ISO2201L超低功耗，2通道数字隔离器 - 斯凯瑞利（北京）科技有限公司

产品简介
产品特性
产品应用

ISO2201L是低功耗2通道数字隔离器。采用标准CMOS工艺，集成高性能的隔离技术。使用SiO₂隔离达到高强度的电磁隔离要求。最大信号传输速率可达10MHz, 脉宽失真小。隔离电压达到3kVrms，采用SOP-8L封装形式。

该器件可以承受高的隔离电压，并且满足常规的测试规范（UL，VDE标准）。

ISO2201L采用脉冲编码形式，功耗低，抗干扰能力强，瞬态共模抑制达150kV/us，动态功耗为每通道0.5mA/MHz。

undefined

图1 ISO2201L

管脚功能

PIN No.	Pin Name	Description
1	VDD1	左侧隔离部分供电（2.25V~5.5V）
4	GND1	Gound1, 左侧隔离部分参考地。
7	VIA	A通道逻辑输入
3	VIB	B通道逻辑输入
6	VOB	B通道逻辑输出
2	VOA	A通道逻辑输出
5	GND2	Gound2, 右侧隔离部分参考地。
8	VDD2	右侧隔离部分供电（2.25V~5.5V）

绝对最大参数

	MIN	MAX	Unit
V_CC 供电电压	-0.3	6	V
V_IO I/O供电电压	GND-0.3	VCC+0.5
I_OI/O端口最大输出电流	-50	+50	mA
T_J 节温 Junction Temperature		150	℃
T_stg 存储温度 Storage temperature	-65	150	℃

ESD 参数

	Value	Unit
Human Body Model (HBM)	±3000	V
Charged Device Model (CDM)	±1000	V

推荐工作参数

	MIN	TYP	MAX	Unit
V_CC 供电电压	2.25		5.5	V
V_IH 逻辑输入高电平	0.7*V_CC			V
V_IL 逻辑低电平输入			0.3*V_CC	V

隔离和安全相关特性

Parameter	Condition	Value	Unit
额定电解质隔离电压	持续1分钟	4000	V rms
最小外部爬电距离	测量输入端至输出端，沿壳体最短距离	3.1	mm
PCB板层最小间隙	测量输入端至输出端，PCB各层隔空最短距离	3.9	mm

技术规格

ISO2201L, T_A=25℃，V_DD1=V_DD2=2.5V时测得。

Parameter	Symbol	Condition	Min	Typ	Max	Unit
数据速率	DR			10		MHz
传播延迟	t_PHL,t_PLH	50%输入至50%输出		49		ns
最小脉冲宽度	PW			41		ns
通道匹配	t_M				2	ns
脉冲失真	PWD				1	ns
输出上升时间	t_r	输出端上升时间，10%~90% 10pF负载	1.5	2	3	ns
输出下降时间	t_f	输出端下升时间，90%~10% 10pF负载	1.5	2	3	ns

DC/AC characteristics

Parameter	Symbol	Condition	Min	Typ	Max	Unit
输入电容	C_I			2		pF
上下拉电阻	R_I	ISO2201L为下拉		500k		ohms
电源静态电流	IDDI(Q)	输入悬空(VDD1+VDD2)	150	240	300	uA
动态电源电流	IDDI(D)	单通道开关，输入信号为0.1MHz 50%占空比方波	0.04	0.06	0.1	mA
动态电源电流	IDDI(D)	单通道开关，输入信号为1MHz，50%占空比方波	0.35	0.5	0.7	mA
动态电源电流	IDDI(D)	单通道开关，输入信号为10MHz，50%占空比方波	4	5.6	6.7	mA
欠压闭锁，上升阈值	UVLO(H)			2.25		V
欠压闭锁，下降阈值	UVLO(L)			2.1		V
共模瞬变抗扰度（CMTI）	CMTI		150			kV/us

技术规格

ISO2201L, T_A=25℃，V_DD1=V_DD2=3.3V时测得。

Parameter	Symbol	Condition	Min	Typ	Max	Unit
数据速率	DR			10		MHz
传播延迟	t_PHL,t_PLH	50%输入至50%输出		44		ns
最小脉冲宽度	PW			39		ns
通道匹配	t_M				2	ns
脉冲失真	PWD				1	ns
输出上升时间	t_r	输出端上升时间，10%~90% 10pF负载	1.5	2	3	ns
输出下降时间	t_f	输出端下升时间，90%~10% 10pF负载	1.5	2	3	ns

DC/AC characteristics

Parameter	Symbol	Condition	Min	Typ	Max	Unit
输入电容	C_I			2		pF
上下拉电阻	R_I	ISO2201L为下拉		500k		ohms
电源静态电流	IDDI(Q)	输入悬空(VDD1+VDD2)	150	240	300	uA
动态电源电流	IDDI(D)	单通道开关，输入信号为0.1MHz 50%占空比方波	0.04	0.06	0.1	mA
动态电源电流	IDDI(D)	单通道开关，输入信号为1MHz，50%占空比方波	0.45	0.6	0.9	mA
动态电源电流	IDDI(D)	单通道开关，输入信号为10MHz，50%占空比方波	4.8	6.7	8.2	mA
欠压闭锁，上升阈值	UVLO(H)			2.25		V
欠压闭锁，下降阈值	UVLO(L)			2.1		V
共模瞬变抗扰度（CMTI）	CMTI		150			kV/us

技术规格

ISO2201L, T_A=25℃，V_DD1=V_DD2=5V时测得。

Parameter	Symbol	Condition	Min	Typ	Max	Unit
数据速率	DR			10		MHz
传播延迟	t_PHL,t_PLH	50%输入至50%输出		42		ns
最小脉冲宽度	PW			39		ns
通道匹配	t_M				2	ns
脉冲失真	PWD				1	ns
输出上升时间	t_r	输出端上升时间，10%~90% 10pF负载	1.5	2	3	ns
输出下降时间	t_f	输出端下升时间，90%~10% 10pF负载	1.5	2	3	ns

DC/AC characteristics

Parameter	Symbol	Condition	Min	Typ	Max	Unit
输入电容	C_I			2		pF
上下拉电阻	R_I	ISO2201L为下拉		500k		ohms
输入电源静态电流	IDDI(Q)	输入悬空(VDD1+VDD2)	150	240	330	uA
动态电源电流	IDDI(D)	单通道开关，输入信号为0.1MHz 50%占空比方波	0.08	0.11	0.14	mA
动态电源电流	IDDI(D)	单通道开关，输入信号为1MHz，50%占空比方波	0.8	1	1.2	mA
动态电源电流	IDDI(D)	单通道开关，输入信号为10MHz，50%占空比方波	7.9	9.5	10.9	mA
欠压闭锁，上升阈值	UVLO(H)			2.25		V
欠压闭锁，下降阈值	UVLO(L)			2.1		V
共模瞬变抗扰度（CMTI）	CMTI		150			kV/us

undefined

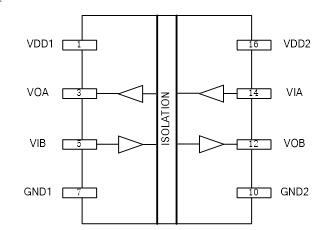

图2 ISO2201L 管脚图

ISO2201L 真值表

VIA输入	VIB输入	VDD1状态	VDD2状态	VOA输出	VOB输出
H	H	上电	上电	H	H
L	L	上电	上电	L	L
H	L	上电	上电	H	L
L	H	上电	上电	L	H
X	X	未上电	上电	X	X
X	X	上电	未上电	X	X

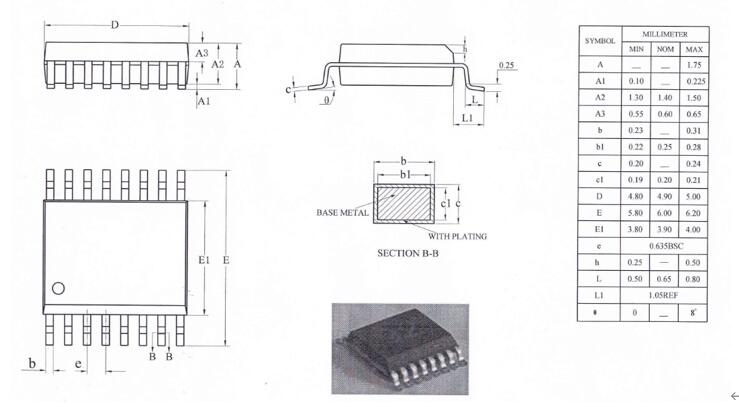

外形尺寸

undefined

2.25V~5.5V供电范围

隔离电压3000Vrms

最大信号传输速率为10MHz

传输延迟40ns

静态电流：300uA

动态电流：每通道0.5mA/MHz

小型8引脚SOP-8L封装

工作温度最高可达125℃

高共模瞬态抑制（CMTI）>150kV/us

安全和法规认证

UL1577器件认证（计划中）

根据UL1577，1分钟3000V rms

VDE合规证书（计划中）

DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

V_IORM = 560 V_peak

电动汽车

马达控制

隔离电源

太阳能逆变器

光耦替代
