ISO1200H,ISO1200L, ISO1201H, ISO1201L高速，低功耗，2通道数字隔离器
ISO1201H,ISO1201L,ISO1200H,ISO1200L是高速2通道数字隔离器。采用标准CMOS工艺，集成高性能的隔离技术。使用SiO2隔离达到高强度的电磁隔离要求。最大信号传输速率可达50MHz, 脉宽失真小。隔离电压达到3kvrms，采用SOP-8L封装形式。

该器件可以承受高的隔离电压，并且满足常规的测试规范（UL，VDE标准）。

ISO1201H, ISO1201L，ISO1200H, ISO1200L采用OOK编码形式，抗干扰能力强，共模瞬态抑制达150kV/us，ISO1201H，ISO1201L为双向IO，默认输出分别为高、低。ISO1200H,ISO1200L为单向IO，默认输出为高、低。

ISO1201H – 双向IO，默认输出高
ISO1201L – 双向IO，默认输出低
ISO1200H– 单向IO，默认输出高
ISO1200L– 单向IO，默认输出低


ISO1201H,ISO1201L,ISO1200H,ISO1200L是高速2通道数字隔离器。采用标准CMOS工艺，集成高性能的隔离技术。使用SiO2隔离达到高强度的电磁隔离要求。最大信号传输速率可达50MHz, 脉宽失真小。隔离电压达到3kvrms，采用SOP-8L封装形式。

该器件可以承受高的隔离电压，并且满足常规的测试规范（UL，VDE标准）。

ISO1201H, ISO1201L，ISO1200H, ISO1200L采用OOK编码形式，抗干扰能力强，共模瞬态抑制达150kV/us，ISO1201H，ISO1201L为双向IO，默认输出分别为高、低。ISO1200H,ISO1200L为单向IO，默认输出为高、低。



 undefined

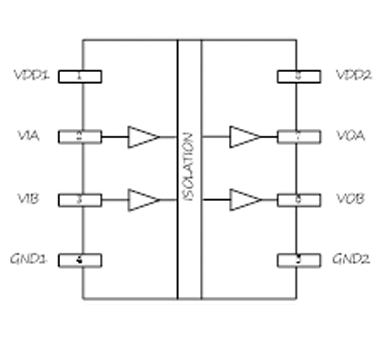

图1 ISO1200H,ISO1200L



undefined

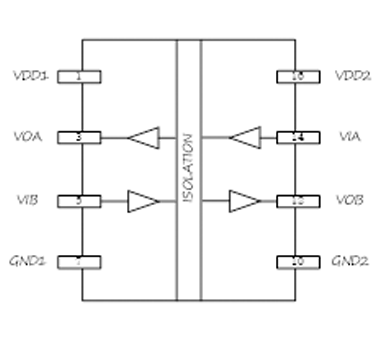

图2 ISO1201H ,ISO1201L





管脚功能

PIN   No.

Pin Name

Description

1

VDD1

左侧隔离部分供电（2.25V~5.5V）

4

GND1

Gound1,   左侧隔离部分参考地。

2(7)

VIA

A通道逻辑输入

3

VIB

B通道逻辑输入

6

VOB

B通道逻辑输出

7(2)

VOA

A通道逻辑输出

5

GND2

Gound2,   右侧隔离部分参考地。

8

VDD2

右侧隔离部分供电（2.25V~5.5V）






绝对最大参数


MIN

MAX

Unit

VCC   供电电压

-0.3

6

V

VIO  I/O供电电压

GND-0.3

VCC+0.5


IO     I/O端口最大输出电流

-50

+50

mA

TJ   节温 Junction Temperature


150

℃

Tstg  存储温度 Storage temperature

-65

150

℃



ESD 参数


Value

Unit

Human   Body Model (HBM)

±4000

V

Charged   Device Model (CDM)

±1000

V



推荐工作参数


MIN

TYP

MAX

Unit

VCC   供电电压

2.25


5.5

V

VIH   逻辑输入高电平

0.7*VCC



V

VIL   逻辑低电平输入



0.3*VCC

V



隔离和安全相关特性

Parameter

Condition

Value

Unit

额定电解质隔离电压

持续1分钟

2500

V rms

最小外部爬电距离

测量输入端至输出端，沿壳体最短距离

3.1

mm

PCB板层最小间隙

测量输入端至输出端，PCB各层隔空最短距离

3.9

mm




技术规格

ISO1201L，ISO1201H，ISO1200H, ISO1200L， TA=25℃，VDD1=VDD2=2.5V时测得。

Parameter

Symbol

Condition

Min

Typ

Max

Unit

数据速率

DR



50


MHz

传播延迟

tPHL,tPLH

50%输入至50%输出


15

20

ns

最小脉冲宽度

PW


10



ns

通道匹配

tM




2

ns

脉冲失真

PWD




6

ns

输出上升时间

tr

输出端上升时间，10%~90%

10pF负载

1.5

2

3

ns

输出下降时间

tf

输出端下升时间，90%~10%

10pF负载

1.5

2

3

ns



DC/AC characteristics

Parameter

Symbol

Condition

Min

Typ

Max

Unit

输入电容

CI



2


pF

上下拉电阻

RI

ISO1201L,ISO1200L为下拉

ISO1201H,ISO1200H为上拉


500k


ohms

电源静态电流

IDDI(Q)

输入悬空(VDD1+VDD2)

150

240

300

uA

动态电源电流

IDDI(D)

单通道开关，输入信号为1MHz 50%占空比方波

3.9

6.8

8.2

mA

动态电源电流

IDDI(D)

单通道开关，输入信号为10MHz，50%占空比方波

4.3

7.5

8.7

mA

动态电源电流

IDDI(D)

一路开关，输入信号为30MHz，50%占空比方波

5.3

8.3

10.7

mA

欠压闭锁，上升阈值

UVLO(H)



2.25


V

欠压闭锁，下降阈值

UVLO(L)



2.1


V

共模瞬变抗扰度（CMTI）

CMTI


150



kV/us




技术规格

ISO1201L，ISO1201H，ISO1200L，ISO1200H， TA=25℃，VDD1=VDD2=3.3V时测得。

Parameter

Symbol

Condition

Min

Typ

Max

Unit

数据速率

DR



50


MHz

传播延迟

tPHL,tPLH

50%输入至50%输出


12

16

ns

最小脉冲宽度

PW


10



ns

通道匹配

tM




2

ns

脉冲失真

PWD




6

ns

输出上升时间

tr

输出端上升时间，10%~90%

10pF负载

1.5

2

3

ns

输出下降时间

tf

输出端下升时间，90%~10%

10pF负载

1.5

2

3

ns



DC/AC characteristics

Parameter

Symbol

Condition

Min

Typ

Max

Unit

输入电容

CI



2


pF

上下拉电阻

RI

ISO1201L,ISO1200L为下拉

ISO1201H,   ISO1200H 为上拉


500k


ohms

电源静态电流

IDDI(Q)

输入悬空(VDD1+VDD2)

150

240

300

uA

动态电源电流

IDDI(D)

单通道开关，输入信号为1MHz 50%占空比方波

4.5

7.2

9.1

mA

动态电源电流

IDDI(D)

单通道开关，输入信号为10MHz，50%占空比方波

5.4

8.2

9.4

mA

动态电源电流

IDDI(D)

一路开关，输入信号为30MHz，50%占空比方波

9.3

10

12.4

mA

欠压闭锁，上升阈值

UVLO(H)



2.25


V

欠压闭锁，下降阈值

UVLO(L)



2.1


V

共模瞬变抗扰度（CMTI）

CMTI


150



kV/us






技术规格

ISO1201L，ISO1201H，ISO1200L，ISO1200H， TA=25℃，VDD1=VDD2=5V时测得。

Parameter

Symbol

Condition

Min

Typ

Max

Unit

数据速率

DR



50


MHz

传播延迟

tPHL,tPLH

50%输入至50%输出


11

14

ns

最小脉冲宽度

PW


10



ns

通道匹配

tM




2

ns

脉冲失真

PWD




6

ns

输出上升时间

tr

输出端上升时间，10%~90%

10pF负载

1.5

2

3

ns

输出下降时间

tf

输出端下升时间，90%~10%

10pF负载

1.5

2

3

ns



DC/AC characteristics

Parameter

Symbol

Condition

Min

Typ

Max

Unit

输入电容

CI



2


pF

上下拉电阻

RI

ISO1201L,ISO1200L为下拉

ISO1201H,   ISO1200H为上拉


500k


ohms

电源静态电流

IDDI(Q)

输入悬空(VDD1+VDD2)

150

240

330

uA

动态电源电流

IDDI(D)

单通道开关，输入信号为1MHz 50%占空比方波

4.8

8.1

10.7

mA

动态电源电流

IDDI(D)

单通道开关，输入信号为10MHz，50%占空比方波

6.8

8.8

12.2

mA

动态电源电流

IDDI(D)

一路开关，输入信号为30MHz，50%占空比方波

8.8

13.3

15.7

mA

欠压闭锁，上升阈值

UVLO(H)



2.25


V

欠压闭锁，下降阈值

UVLO(L)



2.1


V

共模瞬变抗扰度（CMTI）

CMTI


150



kV/us






undefined

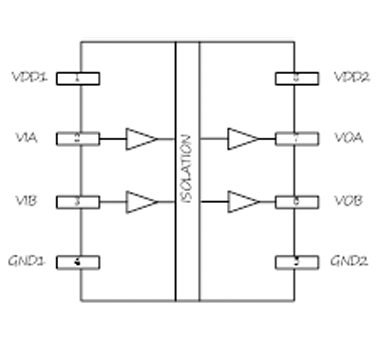

图3 ISO1200H,ISO1200L 管脚图



undefined

图4 ISO1201H, ISO1201L 管脚图

ISO1200H, ISO1201H 真值表

VIA输入

VIB输入

VDD1状态

VDD2状态

VOA输出

VOB输出

H

H

上电

上电

H

H

L

L

上电

上电

L

L

H

L

上电

上电

H

L

L

H

上电

上电

L

H

X

X

未上电

上电

H

H

X

X

上电

未上电

X

X

ISO1200L,ISO1201L 真值表

VIA输入

VIB输入

VDD1状态

VDD2状态

VOA输出

VOB输出

H

H

上电

上电

H

H

L

L

上电

上电

L

L

H

L

上电

上电

H

L

L

H

上电

上电

L

H

X

X

未上电

上电

L

L

X

X

上电

未上电

X

X







外形尺寸

undefined





2.25V~5.5V供电范围

隔离电压2500Vrms



ISO1201H, ISO1201L, ISO1201H, ISO1200L

最大信号传输速率50MHz

传输延迟13ns

静态电流：240uA

动态电流：7mA/通道（输入信号为50%占空比方波）

工作温度最高可达125℃

高共模瞬态抑制（CMTI）>150kV/us

安全和法规认证

         UL1577器件认证（已授权）

                  根据UL1577，1分钟2500V rms

         VDE合规证书（计划中）

                  DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

                  VIORM = 560 Vpeak

电动汽车

马达控制

隔离电源

太阳能逆变器

光耦替代
