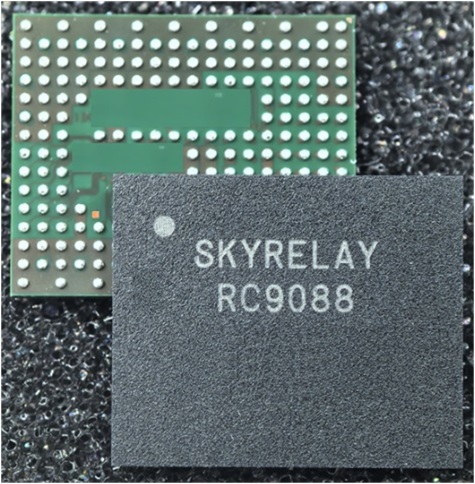

RC9088--92GHz毫米波雷达8T8R射频收发器芯片
RC9088是一款92GHz ~ 95GHz雷达毫米波收发器芯片。芯片集成8Tx并行发射链路,8Rx并行接收链路,高带宽低相位噪声PLL频率综合器,模拟基带,高速数据采集ADC,可编程FMCW波形发生器,1-D FFT基带数据处理器,MIPI CSI2 TX接口等功能单元。
RC9088集成高精度发射相位移相器,校准后可以实现约±1º调相精度。结合可编程FMCW波形生成器可以实现DDMA/CDMA/TDMA多模式MIMO,及Beamforming发射机制。
为实现更高精度的4D雷达成像,RC9088支持多片芯片协同工作扩展接收发射通道。由此可以实现“一主多从”或“级联”式通道扩展。

RC9088是一款92GHz ~ 95GHz雷达毫米波收发器芯片。芯片集成8Tx并行发射链路,8Rx并行接收链路,高带宽低相位噪声PLL频率综合器,模拟基带,高速数据采集ADC,可编程FMCW波形发生器,1-D FFT基带数据处理器,MIPI CSI2 TX接口等功能单元。

RC9088集成高精度发射相位移相器,校准后可以实现约±1º调相精度。结合可编程FMCW波形生成器可以实现DDMA/CDMA/TDMA多模式MIMO,及Beamforming发射机制。

为实现更高精度的4D雷达成像,RC9088支持多片芯片协同工作扩展接收发射通道。由此可以实现“一主多从”或“级联”式通道扩展。


l 全集成8T8R收发一体,8通道并行发射链路。8通道并行接收链路。

l 工作频率范围92GHz ~ 95GHz

l 接收链路噪声系数NF:10dB

l  发射功率单通道:13dBm

l 相位噪声:  @1MHz频率偏离

    -98dBc/Hz  @ 92GHz ~ 95GHz

l 正交合成7bits发射端移相器,±1º调相精度。

l 8通道16Bits  60Msps高速数据采集ADC。

l 集成双通道本振扇出,双通道本振扇入。支持多芯片“一主多从”或“级联”式收发通道扩展

l 集成2路FFT硬件运算加速器,灵活可配置FFT点数(64~2048) 1-D FFT处理。

l 集成 MIPI CSI2 TX接口。

l 标准QSPI/SPI slave控制接口。

l  AEC-Q100 Grade2 (-40℃~105℃)


Ø  智能交通监控成像雷达
