标签端数据接口芯片SKY1331
ISO14443A数据接口芯片
SKY1331是一款符合ISO14443-A协议的NFC接口转换芯片。SKY1331可完成SPI接口和NFC非接触接口之间的数据交互。

SKY1331是一款符合ISO14443-A协议的NFC接口转换芯片。SKY1331可完成SPI接口和NFC非接触接口之间的数据交互。

● SKY1331可以为只有接触接口的通用MCU提供一个非接触通道,使MCU可以和读卡器或NFC手机进行实时的数据交互。非接触端口的数据传输速率可达848kbps.

● SKY1331内置温度传感器和16位的ΣΔ-ADC,可用于测量体温和环境温度。该ADC也可用于测量外部输入信号。

● SKY1331内置512bit EEPROM,可用于MCU和NFC手机之间的非实时数据交互。如:由NFC手机向EEPROM中写入配置信息,MCU在空闲时间再进行读取。

● SKY1331具有非接触场供电功能,配合低功耗MCU,可应用于一些便携式NFC应用。

● SKY1331内置锂电池充电模块,可对外接锂离子电池充电。

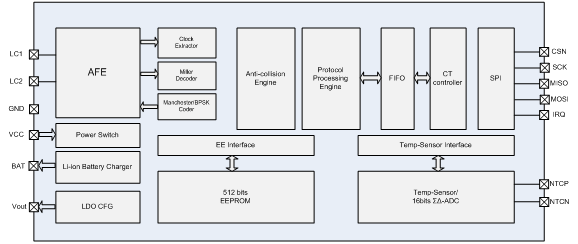

结构框图


● 通讯协议:ISO14443-A

● 工作频率:13.56MHz

● 内置温度传感器和16bit ΣΔ- ADC

● 内置锂离子电池充电模块

● 内置512bit EEPROM

● 五种接口转换工作模式可选:ISO14443-3普通模式、ISO14443-3 Mifare模式、ISO14443-4模式、Framing模式、AFE透明传输模式。

● 非接触端具有防冲突功能

● 非接触端传输速率:106、212、424、848kbps

● 非接触端4/7/10-byte UID可配置

● 接触端口零待机功耗

● 接触端口宽电压工作范围(1.65~3.6V)

● SPI最大时钟频率10M bps

● 内嵌随机数产生器

● 灵活可配置中断输出

● 双界面共享的32字节数据缓存FIFO

● 场能量对外供电功能,输出电压可配置。


可对外充电型智能卡应用

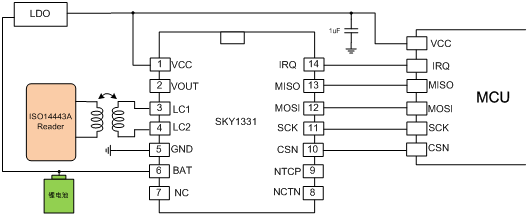

Fig. 18 Li-ion Battery Charger Application

对外接电池充电应用中,BAT管脚直接接锂离子电池的正极,SKY1331上电后默认充电开关断开,不对电池进行充电,Reader发送充电指令后,充电开关闭合,对外接锂离子电池进行充电。

锂离子电池同时经过LDO产生电源为MCU和SKY1331供电。

SKY1331作为温度传感器应用

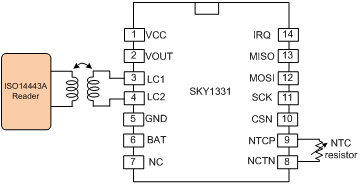

Fig. 19 Temperature Sensor Application

温度传感器应用中,不需要外接MCU。Reader向SKY1331发送读取温度指令后,SKY1331会自动返回当前温度。如果只需要测量环境温度,对温度精度要求不超过0.5℃,则不需要外接NTC电阻。
